Schéma électrique 12V camping-car - Exemples gratuits
Trois exemples détaillés et gratuits de schémas électriques 12V pour camping-car, van aménagé et caravane, avec protections correctes et sections de câbles adaptées. Du simple véhicule d'usage week-end au van intermédiaire avec solaire et prise de quai 230V, jusqu'au van off-grid complet avec charge par alternateur. Utilisez le planificateur en bas de page pour concevoir votre propre schéma.

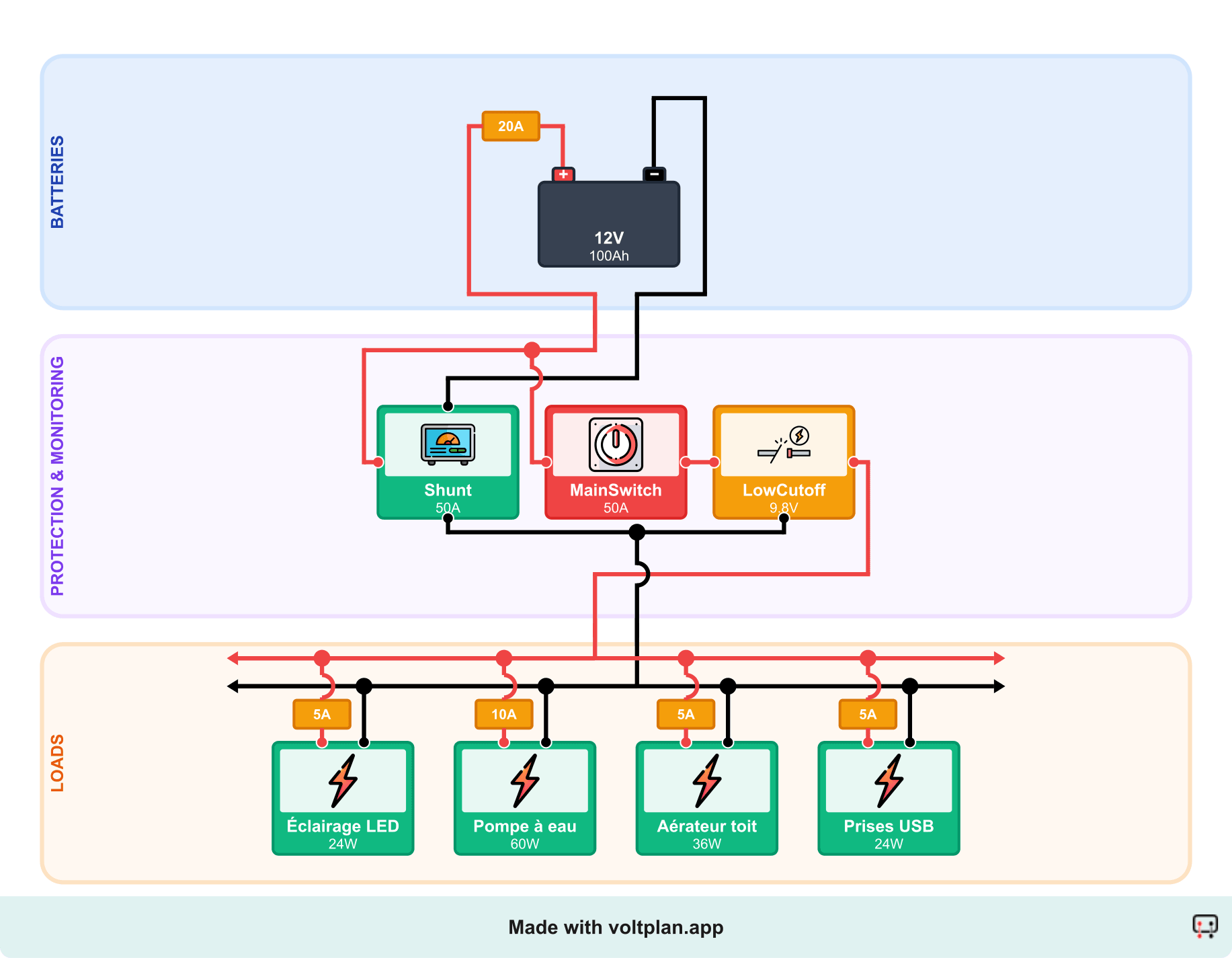

1. Installation électrique 12V de base (week-end)
L'installation la plus simple : une unique batterie auxiliaire AGM de 100Ah alimente des éclairages LED, une pompe à eau, un extracteur de toit et des prises USB. Un fusible principal protège l'alimentation à la batterie, et chaque circuit reçoit son propre fusible à lame dans le tableau de distribution. Pas de solaire, pas de prise de quai : la batterie se recharge en roulant ou avec un chargeur secteur à la maison.

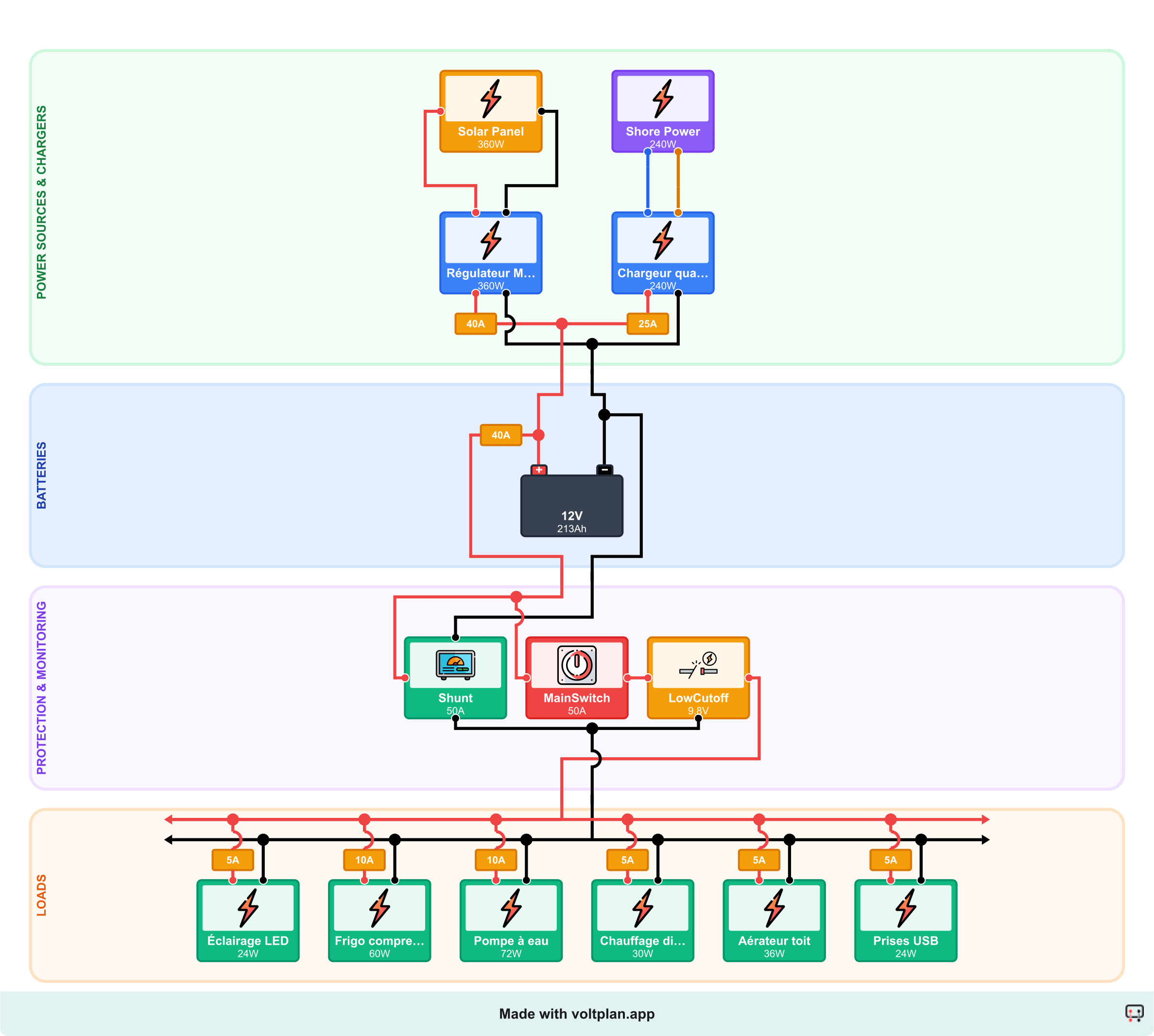

2. Schéma camping-car avec solaire et prise de quai
Un van de week-end et vacances avec batterie LiFePO4 de 200Ah, 360W de solaire sur un régulateur MPPT 30A, et un chargeur de quai 20A pour les nuits en camping. La batterie alimente un frigo à compression, un chauffage diesel, une pompe à eau, des éclairages et un ventilateur. C'est l'installation intermédiaire la plus courante.
3. Van off-grid complet avec charge par alternateur
Une installation vanlife complète pour un usage off-grid longue durée : batterie LiFePO4 de 300Ah, 600W de solaire avec un MPPT 50A et un chargeur DC-DC 40A depuis l'alternateur. Assez de capacité pour un frigo à compression, un chauffage diesel, une plaque à induction et un convertisseur 2000W pour les charges AC occasionnelles - le tout sans jamais avoir besoin d'une borne de camping.
Concevez votre propre schéma électrique de camping-car
VoltPlan est un planificateur en ligne gratuit de schémas électriques pour camping-cars et vans. Choisissez vos composants, placez-les par glisser-déposer et obtenez automatiquement les sections de câbles, la protection et un schéma imprimable - sans inscription pour commencer.
Ouvrir le planificateurComment lire un schéma électrique de camping-car
Tout schéma électrique de camping-car suit la même logique de gauche à droite : sources de charge à gauche (solaire, prise de quai, alternateur), batterie auxiliaire au centre, composants de protection et de mesure, et consommateurs à droite. Le courant passe de chaque chargeur, à travers son fusible dédié, jusqu'au positif de la batterie, puis sort par un fusible principal vers le tableau de distribution qui alimente les circuits de consommation individuellement protégés.
AGM contre LiFePO4 pour un camping-car
L'AGM est moins cher à l'achat et convient pour un usage week-end, mais seulement environ 50 % de la capacité nominale est réellement utilisable sans endommager la batterie. Le LiFePO4 coûte plus cher mais offre ~80 % de capacité utile, 5 à 10 fois plus de cycles et une charge plus rapide. Au-delà de trajets week-end occasionnels, le surcoût LiFePO4 en vaut la peine.
Pourquoi un chargeur DC-DC plutôt qu'un raccordement direct à l'alternateur ?
Les véhicules modernes utilisent des alternateurs intelligents qui réduisent leur tension dès que la batterie de démarrage est pleine, ce qui ne charge jamais complètement une batterie auxiliaire LiFePO4. Un chargeur DC-DC prend la tension fournie par l'alternateur et produit un profil de charge multi-étages correct - indispensable en lithium, et utile même en AGM sur de longs trajets. Protégez toujours les deux côtés, entrée et sortie, à la source.
Le câblage du convertisseur est la partie la plus risquée
Un convertisseur 2000W à pleine charge tire environ 170A en 12V. Cela exige un câble de 35-50mm² (2-1/0 AWG), aussi court que possible, avec un fusible Class T au positif de la batterie. Les convertisseurs sont la première cause d'incendie électrique en camping-car - leur câblage mérite une attention particulière. Utilisez le calculateur de section de câble et de fusibles pour dimensionner précisément le circuit.
Questions fréquentes
Quelle taille de batterie pour un camping-car 12V ?
Un camping-car d'usage week-end avec éclairage, pompe à eau et ventilateur nécessite typiquement 100Ah AGM ou 80Ah LiFePO4. Pour la vanlife à plein temps avec frigo à compression, chauffage diesel et appareils, il faut 200-300Ah de LiFePO4. Le lithium offre ~80 % de capacité utile contre ~50 % pour l'AGM, donc 200Ah de LiFePO4 équivalent à peu près à 300-400Ah d'AGM.
Ai-je besoin de panneaux solaires sur un van aménagé ?
Le solaire est optionnel mais fortement recommandé pour les séjours off-grid de plus de 2-3 jours. Un panneau de 200-400W avec un MPPT 20-30A maintient une LiFePO4 de 200Ah à pleine charge dans la plupart des cas. Si vous roulez beaucoup entre les étapes, un chargeur DC-DC sur alternateur peut remplacer ou compléter le solaire.
Qu'est-ce qu'un chargeur DC-DC et en ai-je besoin ?
Un chargeur DC-DC prend le 12V de l'alternateur et produit un profil de charge multi-étages propre pour la batterie auxiliaire. Il est indispensable avec une batterie lithium - les alternateurs intelligents modernes ne peuvent pas charger correctement une LiFePO4. Un chargeur DC-DC de 30-50A est typique pour un camping-car.
Puis-je alimenter un frigo et un convertisseur avec une batterie 12V ?
Oui. Un frigo à compression de 60W consomme environ 5A en 12V et convient parfaitement à une LiFePO4 de 200Ah. Un convertisseur 2000W à pleine charge tire 170A, il faut donc des câbles de forte section (35-50mm² / 2-1/0 AWG) et un fusible Class T à la batterie. Dimensionnez la batterie et le câblage selon la pointe, pas la moyenne.
Quels fusibles pour une installation électrique de camping-car ?
Chaque fil positif sortant de la batterie doit être protégé à la borne : un fusible principal (typiquement 100-200A), un fusible par sortie de chargeur (30-60A) et un fusible par circuit dans le tableau de distribution (5-20A). Le convertisseur reçoit son propre fusible Class T dimensionné selon le câble, non selon la puissance de sortie.
