Schéma électrique 12V pour bateau - Exemples gratuits
Trois exemples gratuits de schéma électrique 12V pour bateau, avec placement correct des fusibles et section des câbles - du simple bateau de jour à la charge par quai, jusqu'au schéma électrique bateau avec panneau solaire. Utilisez le concepteur en bas de page pour créer le vôtre.

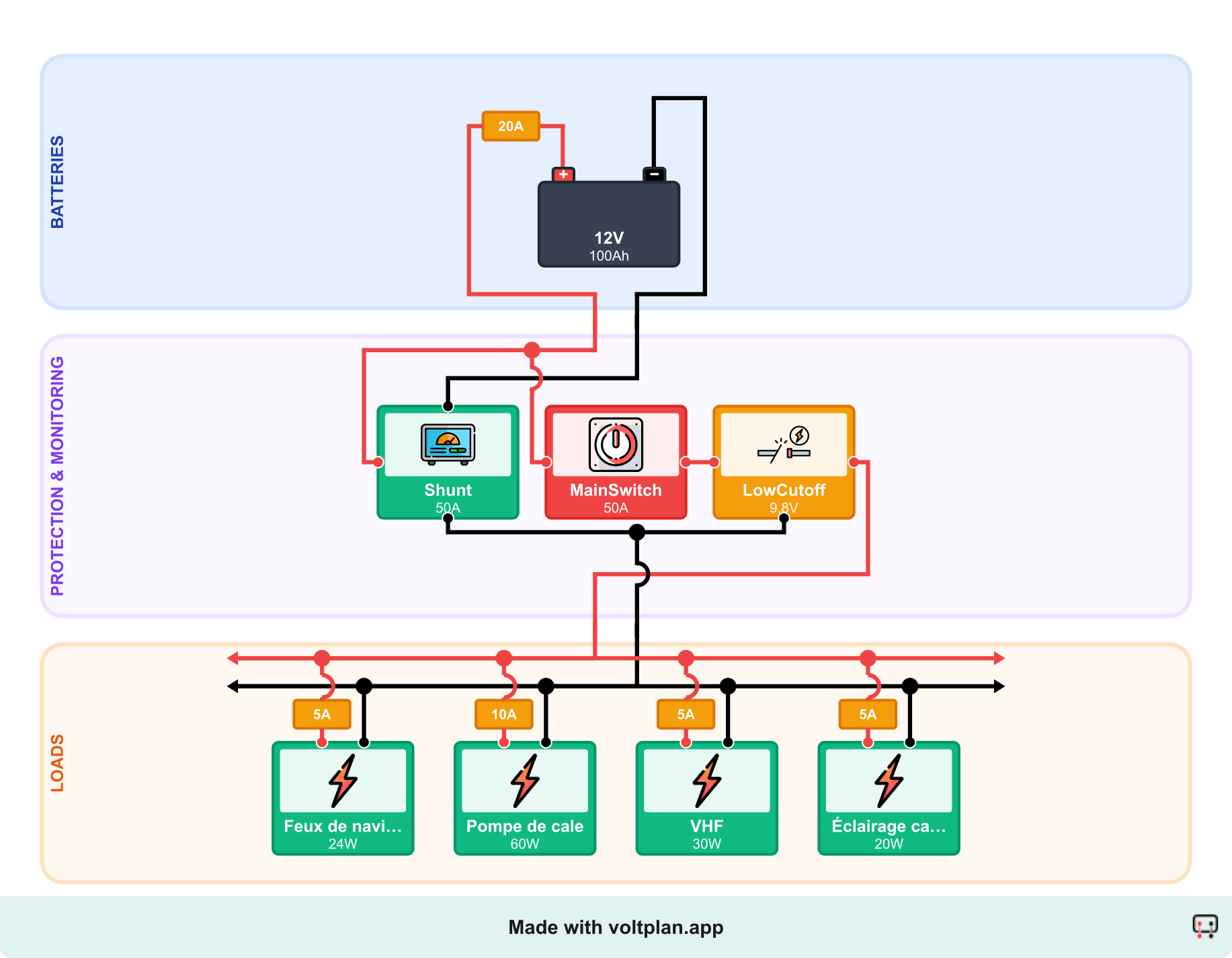

1. Câblage 12V de base (bateau de jour)
Le système électrique le plus simple : une batterie marine 100 Ah alimentant feux de navigation, pompe de cale, VHF et éclairages de cabine. Un fusible principal à la batterie protège l'alimentation, et chaque circuit reçoit son propre fusible à lame au tableau de distribution.

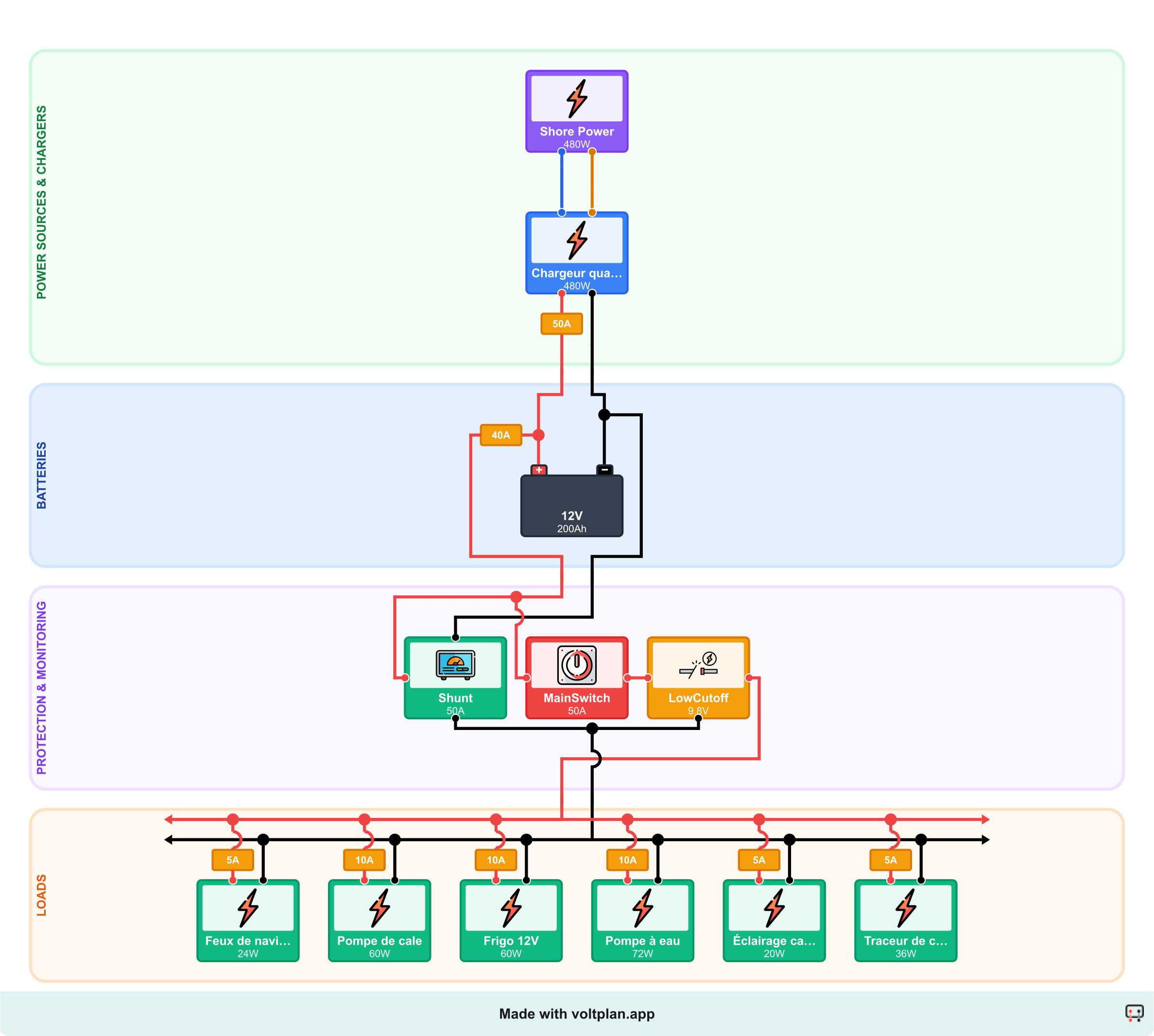

2. Câblage électrique bateau avec charge à quai
Un bateau de croisière avec une batterie de service 200 Ah et un chargeur de quai de 40 A (entrée 230 V AC, sortie 12 V DC). Branché à la marina, le chargeur maintient la batterie pleine pendant que toutes les charges 12V fonctionnent normalement. Parfait pour des week-ends à bord avec réfrigérateur, traceur et pompe à eau.

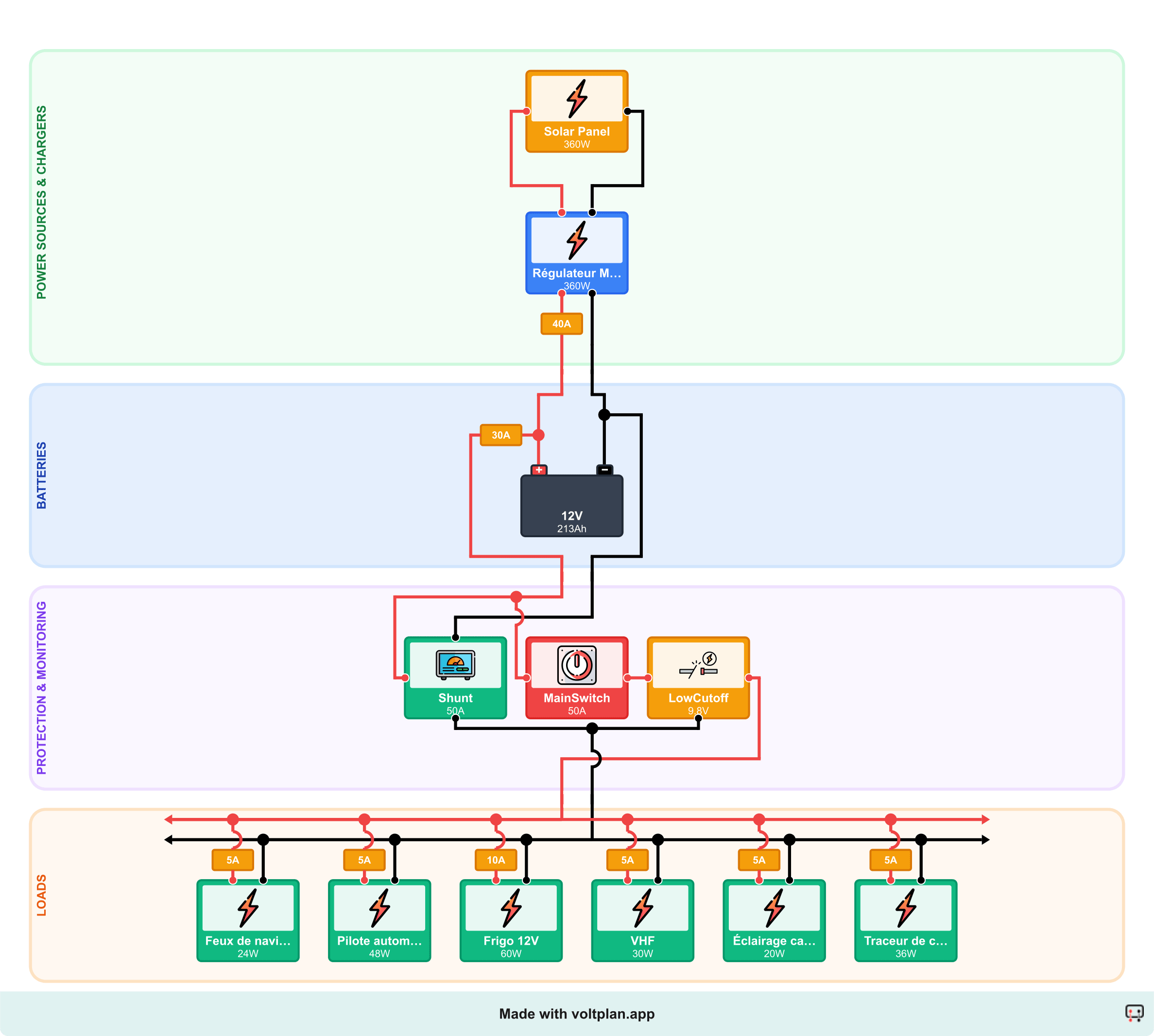

3. Schéma électrique voilier avec panneau solaire
Un voilier de croisière ou de vie à bord avec une batterie LiFePO4 200 Ah, un panneau solaire de 360 W et un régulateur MPPT 30 A. Pas besoin de quai - le panneau solaire maintient la batterie pleine pour le pilote automatique, le réfrigérateur, le traceur et toutes les charges habituelles de navigation et de cabine. Un schéma électrique bateau avec panneau solaire classique pour l'autonomie au mouillage.
Concevez votre propre schéma électrique bateau
VoltPlan est un concepteur de schémas électriques en ligne gratuit pour bateaux. Choisissez vos composants, placez-les et obtenez automatiquement la section des câbles, le placement des fusibles et un schéma imprimable - sans inscription.
Ouvrir le concepteurComment lire un schéma électrique 12V pour bateau
Chaque schéma électrique bateau suit la même structure : source d'énergie à gauche, composants de protection au centre et charges à droite. Le courant part du positif de la batterie, traverse un fusible principal, rejoint une barre de bus qui distribue vers des circuits fusibles individuellement, traverse chaque charge et revient au négatif de la batterie.
Pourquoi le fusible est toujours à la batterie
La règle la plus importante en électricité marine : le fusible protège le câble, pas la charge. Placez-le à moins de 18 cm (7 pouces) de la borne positive. La section non protégée entre la batterie et le fusible est la seule qui puisse provoquer un incendie en cas de court-circuit contre la coque - faites-la courte.
Section de câble selon courant et longueur
À bord, les longueurs de câbles sont souvent importantes (de la proue à la poupe, 10 m et plus) et la chute de tension s'accumule rapidement en 12V. Une charge de 5 A sur 10 m demande au moins 2,5 mm² (14 AWG) pour rester sous 3 % de chute. L'alimentation principale demande généralement 16 mm² (6 AWG) ou plus. Utilisez le calculateur de section de câble et de fusibles pour dimensionner correctement chaque cheminement.
Masse à bord
Sur les bateaux en polyester, tous les négatifs DC reviennent à une barre de masse commune reliée au bloc moteur et aux passe-coque pour l'équipotentielle. Sur les bateaux à coque métallique, le négatif est relié directement à la coque. N'utilisez jamais l'eau comme chemin de retour - la corrosion galvanique détruit les métaux sous l'eau en quelques semaines.
Questions fréquentes
Quels câbles faut-il pour un bateau 12V simple ?
Câbles en cuivre étamé marine pour le positif et le négatif, de la batterie au tableau de distribution fusible. Feux et éclairages de cabine en 1,0 mm² (16 AWG), pompes de cale et à eau en 1,5 mm² (14 AWG), alimentation principale en 16 mm² (6 AWG) ou plus selon la charge totale.
Faut-il un fusible sur chaque câble partant de la batterie ?
Oui. Chaque câble positif sortant de la batterie doit avoir son propre fusible, placé à moins de 18 cm (7 pouces) de la borne positive. Le fusible protège le câble, pas la charge - les courts-circuits dans les câbles non protégés sont la première cause d'incendie électrique à bord.
Quel calibre de fusible principal pour un bateau 12V ?
Dimensionnez le fusible principal au courant maximal total de tous les circuits. Un petit bateau de jour demande 50-80 A (ANL). Un bateau de croisière avec réfrigérateur, traceur et pompe à eau demande typiquement 100-150 A. VoltPlan vous donne une recommandation précise pour votre mélange de charges.
Puis-je charger la batterie du bateau avec du solaire ?
Oui - un régulateur MPPT 20-30 A avec un panneau de 200-400 W est une solution populaire pour voiliers et mouillages. Le régulateur se place entre le panneau et la batterie, les charges de bord tirent sur la batterie comme d'habitude. Voir l'exemple du voilier solaire ci-dessus pour le schéma complet.
Faut-il relier le négatif batterie à la coque ?
Sur les bateaux à coque métallique, oui - le négatif se relie directement à la coque. Sur les bateaux en polyester, tous les négatifs reviennent à une barre de masse commune reliée au bloc moteur et aux passe-coque. Ne jamais faire passer le négatif DC par l'eau - la corrosion galvanique détruit les métaux sous l'eau en quelques semaines.
