12V Schaltplan Boot - Kostenlose Beispiele
Drei kostenlose Beispiele für den 12V Schaltplan Boot mit korrekter Absicherung und Kabelquerschnitten – vom einfachen Tagesboot über Landstromladung bis zum Segelboot mit Solaranlage. Nutze unten den Planer, um deine eigene Bootselektrik zu entwerfen.

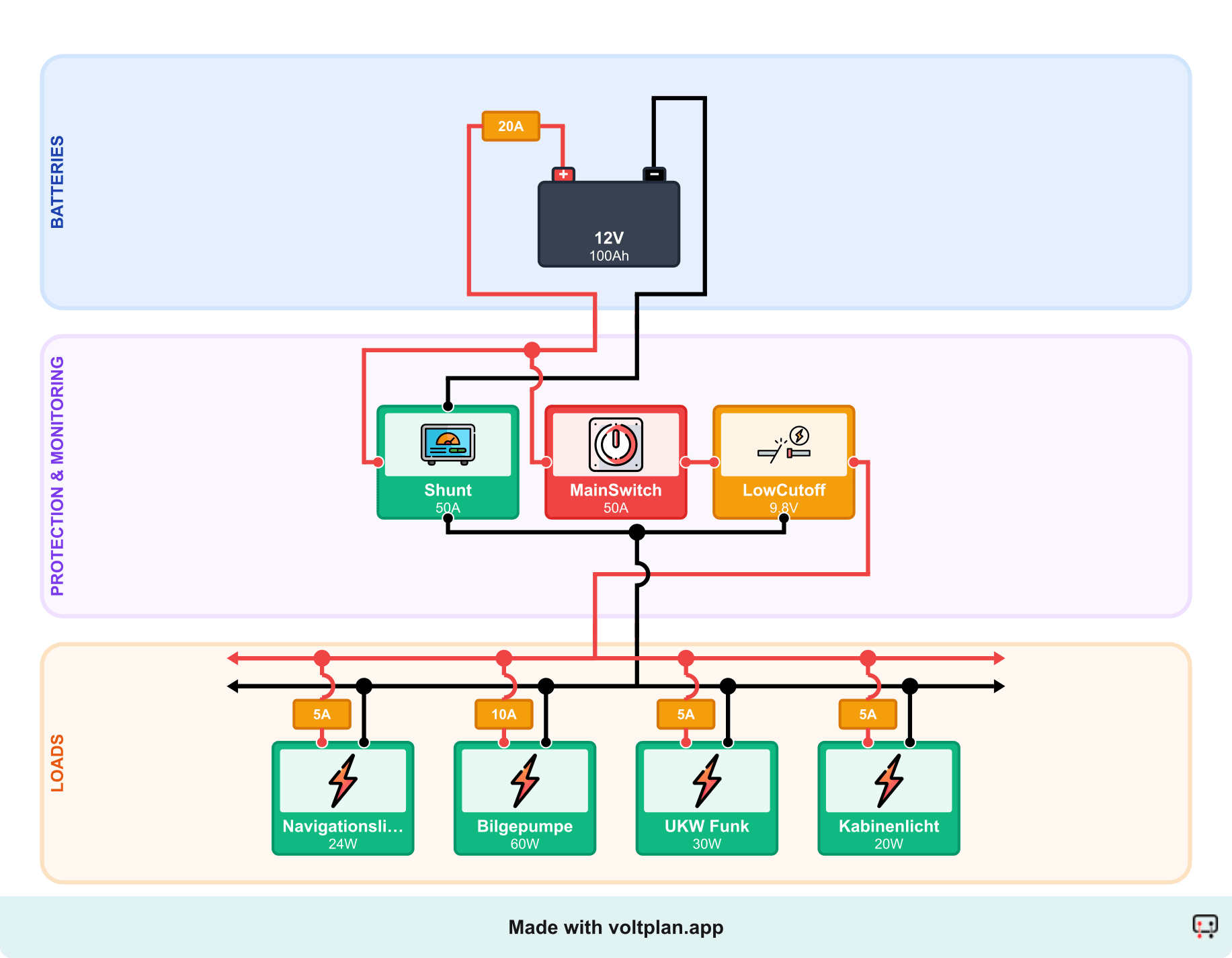

1. Einfacher 12V Schaltplan Boot (Tagesboot)
Die einfachste Bootselektrik: eine 100 Ah Marinebatterie versorgt Positionslichter, Bilgenpumpe, UKW-Funk und Kabinenbeleuchtung. Eine Hauptsicherung an der Batterie schützt die Hauptzuleitung, und jeder Stromkreis erhält am Verteiler seine eigene Flachsicherung.

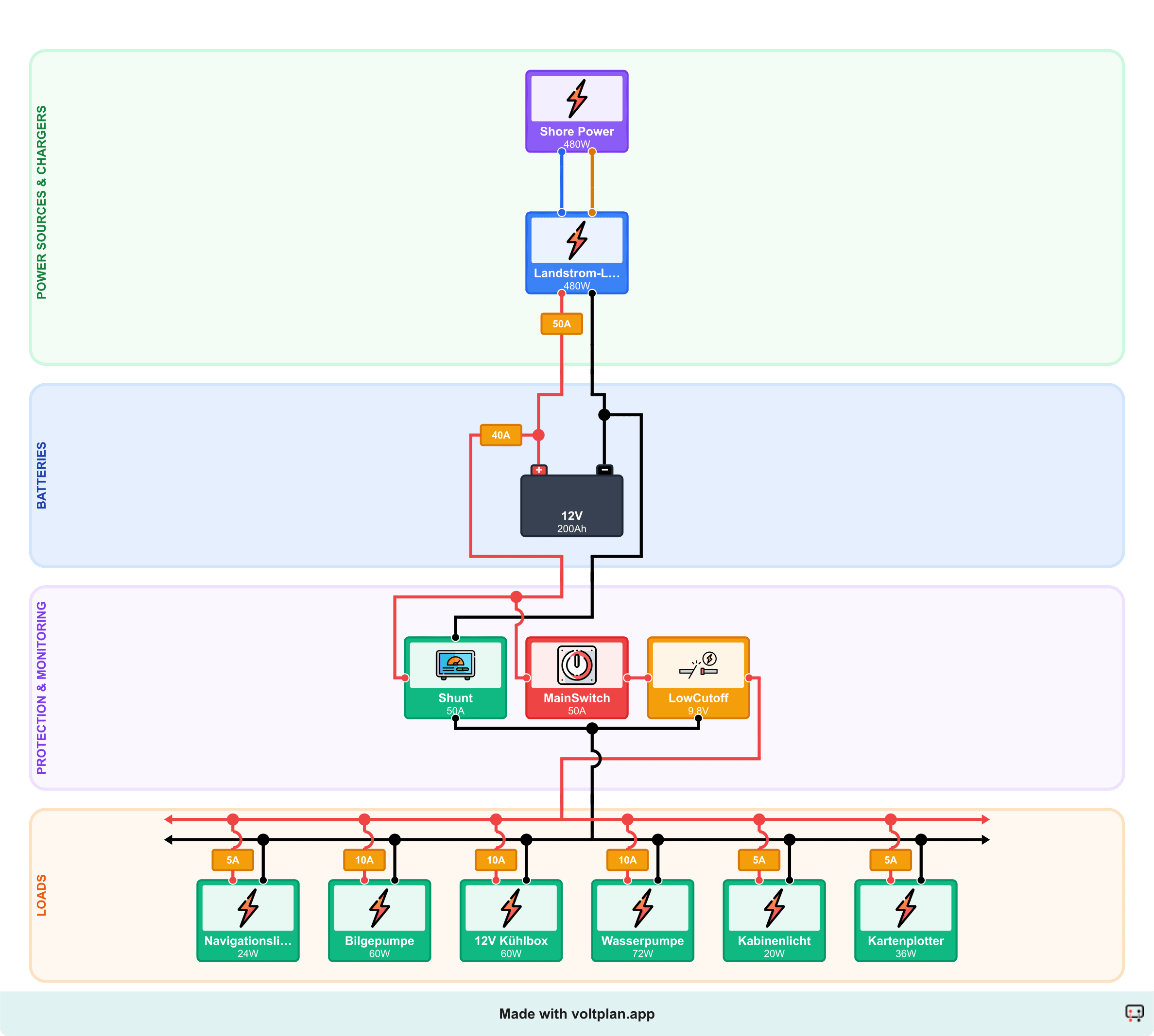

2. 12V Schaltplan Boot mit Landstromladung
Ein Fahrtenboot mit 200 Ah Bordbatterie und einem 40 A Landstromladegerät (230 V AC auf 12 V DC). Am Marinaplatz hält das Ladegerät die Batterie voll, während alle 12V-Verbraucher wie gewohnt laufen. Ideal für Wochenenden an Bord mit Kühlschrank, Kartenplotter und Wasserpumpe.

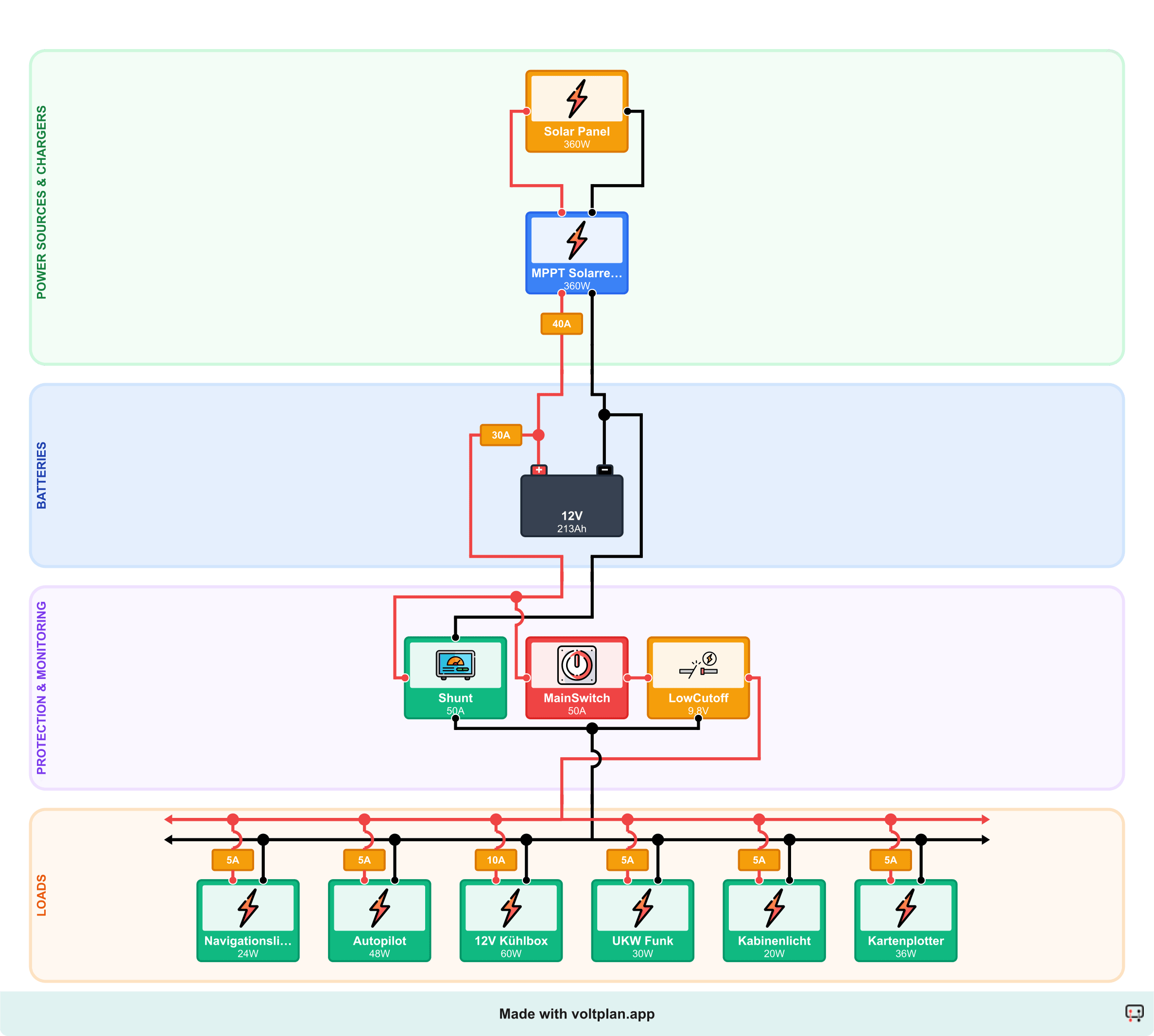

3. Segelboot 12V Schaltplan mit Solar
Ein Fahrten- oder Liveaboard-Segelboot mit 200 Ah LiFePO4-Batterie, 360 W Solarpanel und 30 A MPPT-Laderegler. Kein Landstrom nötig – die Solaranlage hält die Batterie voll für Autopilot, Kühlschrank, Kartenplotter und alle üblichen Navigations- und Kabinenverbraucher.
Entwirf deinen eigenen Schaltplan Boot
VoltPlan ist ein kostenloser Online-Planer für Bootselektrik. Komponenten auswählen, anordnen und du erhältst automatisch Kabelquerschnitte, Absicherung und einen druckbaren Schaltplan – ohne Registrierung.
Planer öffnenSo liest du einen 12V Schaltplan Boot
Jeder 12V Schaltplan Boot folgt derselben Struktur: Stromquelle links, Schutzkomponenten in der Mitte und Verbraucher rechts. Der Strom fließt vom Pluspol der Batterie durch die Hauptsicherung in eine Sammelschiene, die einzeln abgesicherte Stromkreise versorgt, durch die Verbraucher und zurück zum Minuspol.
Warum die Sicherung immer an der Batterie sitzt
Die wichtigste Regel in der Bootselektrik: Die Sicherung schützt das Kabel, nicht den Verbraucher. Platziere sie innerhalb von 18 cm (7 Zoll) am Pluspol. Der ungeschützte Abschnitt zwischen Batterie und Sicherung ist der einzige, der bei einem Kurzschluss am Rumpf einen Brand auslösen kann – halte ihn kurz.
Kabelquerschnitt nach Strom und Länge
Auf Booten sind Leitungslängen oft groß (Bug bis Heck können 10 m und mehr sein), und der Spannungsabfall summiert sich bei 12V schnell. Ein 5 A Verbraucher auf 10 m braucht mindestens 2,5 mm² (14 AWG) für weniger als 3 % Abfall. Die Hauptzuleitung braucht meist 16 mm² (6 AWG) oder größer. Nutze den Kabelquerschnitt- und Sicherungsrechner zur genauen Dimensionierung.
Masse auf Booten
Bei GFK-Booten werden alle Minusleitungen auf eine gemeinsame Massesammelschiene geführt, die auch mit Motorblock und Durchbrüchen verbunden ist. Bei Stahlbooten wird der Minuspol direkt an den Rumpf gebondet. Nutze niemals das Wasser als Rückleiter – galvanische Korrosion zerstört Unterwassermetalle in Wochen.
Häufig gestellte Fragen
Welche Kabel werden für ein einfaches 12V Boot benötigt?
Ein einfaches 12V Boot benötigt verzinnte Kupferkabel (marine-tauglich) für Plus und Minus von der Batterie zu einem abgesicherten Verteiler. Positions- und Kabinenbeleuchtung verwenden typischerweise 1,0 mm² (16 AWG), Bilgenpumpe und Wasserpumpe 1,5 mm² (14 AWG) und die Hauptzuleitung von der Batterie 16 mm² (6 AWG) oder größer je nach Gesamtlast.
Muss jedes Kabel von der Bootsbatterie abgesichert werden?
Ja. Jedes Pluskabel, das die Batterie verlässt, muss eine eigene Sicherung möglichst nahe am Pluspol haben – idealerweise innerhalb von 18 cm (7 Zoll). Die Sicherung schützt das Kabel vor Überhitzung bei einem Kurzschluss – die häufigste Ursache für Kabelbrände auf Booten.
Wie groß sollte die Hauptsicherung für ein 12V Boot sein?
Die Hauptsicherung sollte dem maximalen Gesamtstrom aller Stromkreise entsprechen. Für ein kleines Tagesboot mit Positionslichtern, Bilgenpumpe, Funk und Kabinenbeleuchtung sind 50–80 A ANL üblich. Boote mit Kühlschrank, Kartenplotter und größeren Verbrauchern benötigen in der Regel 100–150 A. Plane dein System mit VoltPlan für eine genaue Empfehlung.
Kann ich die Bootsbatterie mit Solar laden?
Ja. Ein kleiner MPPT-Solarladeregler (20–30 A) mit einem 200–400 W Panel ist eine beliebte Lösung für Segelboote und Liegeplätze. Der Solarladeregler wird zwischen Panel und Batterie geschaltet, während die Bordverbraucher weiter aus der Batterie gespeist werden. Siehe das Segelbootbeispiel oben für die komplette Verdrahtung.
Sollte der Minuspol der Bootsbatterie mit dem Rumpf verbunden werden?
Bei Stahlbooten ja – der Minuspol wird aus Korrosions- und Sicherheitsgründen direkt mit dem Rumpf verbunden. Bei GFK-Booten wird der Minuspol auf eine gemeinsame Massesammelschiene geführt, die auch mit Motorblock und Durchbrüchen verbunden ist. Niemals DC-Minus durch das Wasser zurückführen – galvanische Korrosion zerstört Unterwassermetalle innerhalb weniger Wochen.
